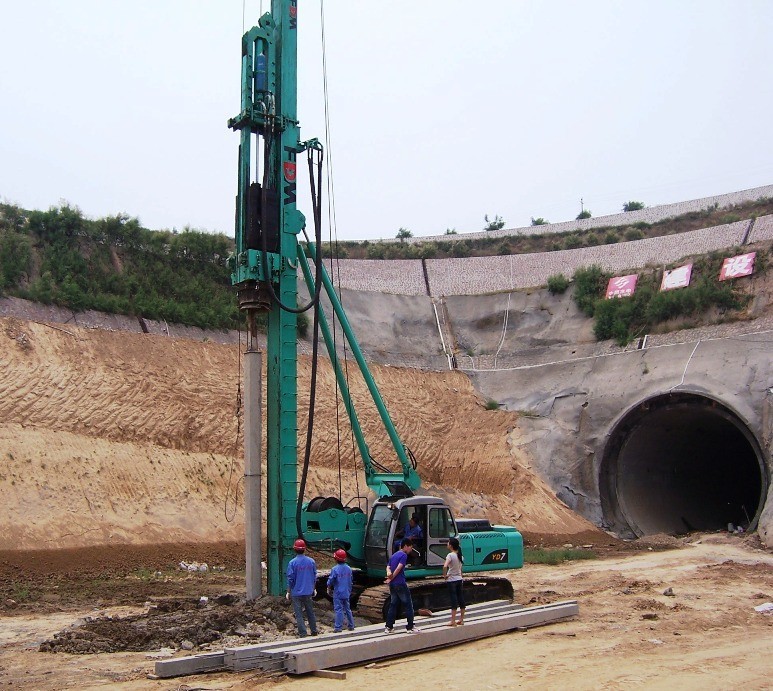

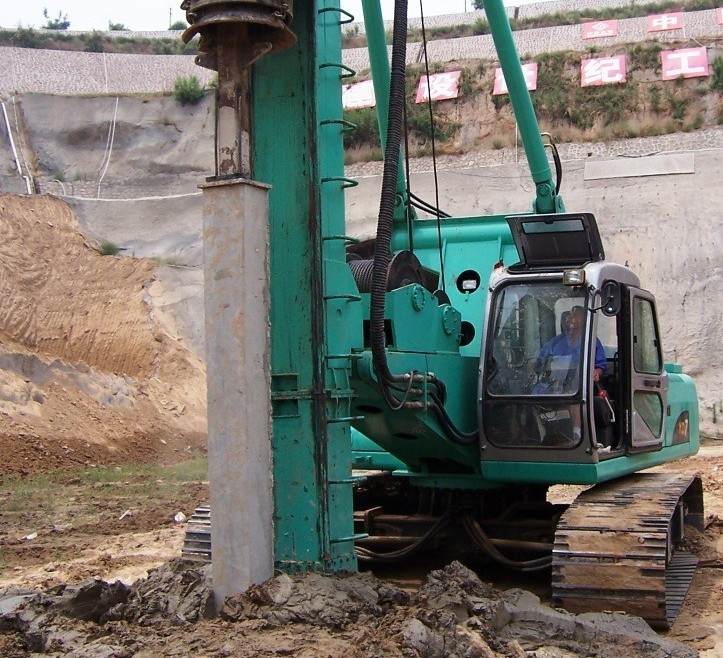

Сваебойно-бурильная установка YD5
|
Диаметр бурения |
600-2000 мм |
|
Диаметр забиваемой сваи |
до 600 мм |
|
Глубина бурения |
55м/65м (в зависимости от штанги) |
|
Габариты рабочие |
8042 x 3600 x 21250 мм |
|
Габариты транспортные |
16460 x 2800 x 3300 мм |
|
Главная лебедка |
|
|
Мощность |
140 kN |
|
Мах. скорость |
70 м/мин |
|
Вспомогательная лебедка |
|
|
Мощность |
60 kN |
|
Мах. скорость |
60 м/мин |
|
Двигатель |
|
|
Модель |
Сummins 6BTA5,9-C178 |
|
Ном. мощность |
133 kW/2100 rpm |
|
Ротор |
|
|
Максимальный крутящий момент |
75/150 kN |
|
Скорость вращения |
26/12 rpm |
|
Цилиндр роторный |
|
|
Усилие на погружение |
120 kN |
|
Усилие на извлечение |
120 kN |
|
Ход цилиндра роторного |
3000мм |
|
Гидравлическая система |
|
|
Давление |
30 Mpa |
|
Шасси |
раздвижное |
|
Скорость передвижения |
2,5 км/ч |
|
Дорожный просвет |
330 мм |
|
Ширина гусеницы |
800 мм |
|
Максимальный вес гидромолота |
7000 кг |
|
Общий вес |
49 000 кг |
|
Наклон мачты |
|
|
влево/вправо |
±3° |
|
вперед/назад |
90° |
|
Поворотный механизм |
|
|
Угол поворота |
360° |
|
Скорость поворота |
3 об/мин |
|
Электрооборудование |
|
|
Дистанционное управление |
+ |
|
Запись параметров бурения |
+ |
