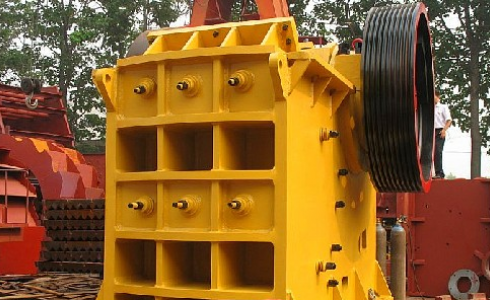

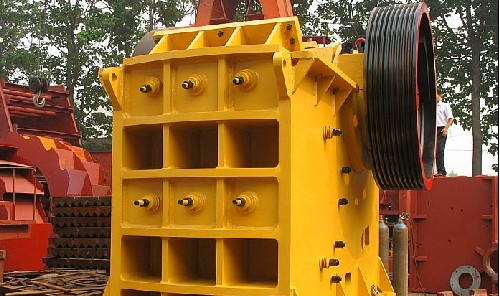

Щековые дробилки
Преимущества оборудования
Высокая износостойкость
Высокое сопротивление сжатию
Длительный срок службы
Высокий коэффициент дробления
Высокая производительность
Применение
Щековая дробилка широко используется в горнодобывающей, металлургической промышленности, производстве строительных материалов, при строительстве шоссейных, железных дорог, гидромелиорации и химической промышленности и других отраслях.
Принцип работы
В щековых дробилках серий PE и PEX как источник движущей силы используется электродвигатель. Через шкив двигателя, клиновой ремень и ролик приводят в движение вал эксцентрика и заставляют челюсти ходить взад и вперёд по определенной заранее направляющей линии и затем проводит сырье на дробление в полость дробления, составленную из зафиксированной и подвижной щеки, а также защитной панели, кроме того выводить готовую продукцию из отверстия выхода, расположенного внизу.
|
Модель |
Размеры входа, мм |
Макс.размер частиц на входе, мм |
Размер частиц на выходе, мм |
Произво-дительность, т/ч |
Скорость оборотов, об./мин. |
Модель двигателя |
Мощность двигателя, кВт |
Общий вес, кг |
|
PE150x250 |
150х250 | 125 | 10-40 | 1-3 | 300 | Y132S-4 | 5,5 | 1110 |
|
PEX150x500 |
150х500 | 120 | 10-40 | 6-28 | 325 | Y200L-8 | 15 | 1900 |
|
PEX150x750 |
150х750 | 120 | 10-40 | 8-35 | 320 | Y180L-6 | 15 | 3452 |
|
PEX150x1000 |
150х1000 | 120 | 10-40 | 22,5 | 350 | Y225M-8 | 22 | 3581 |
|
PEX200x1000 |
200х1000 | 160 | 10-40 | 12-50 | 320 | Y200L2-6 | 22 | 7100 |
|
PEX200x1200 |
200х1200 | 160 | 10-40 | 15-60 | 320 | Y280S-8 | 37 | 8297 |
|
PE250x400 |
250х400 | 210 | 20-80 | 5-20 | 275 | Y180L-6 | 15 | 2750 |
|
PEX250x600 |
250х600 | 210 | 10-40 | 7-22 | 320 | Y200L2-6 | 22 | 5230 |
|
PEX250x750 |
250х750 | 210 | 15-50 | 15-35 | 300 | Y250M-8 | 30 | 6800 |
|
PEX250x1000 |
250х1000 | 210 | 15-50 | 15-50 | 330 | Y280S-8 | 37 | 7000 |
|
PEX250x1200 |
250х1200 | 210 | 15-50 | 20-60 | 320 | Y280M-8 | 45 | 9000 |
|
PE400x600 |
400х600 | 350 | 40-100 | 25-64 | 300 | Y250M-8 | 30 | 7014 |
|
PEX500x750 |
500х750 | 425 | 50-100 | 20-65 | 250 | Y280M-6 | 55 | 11000 |
|

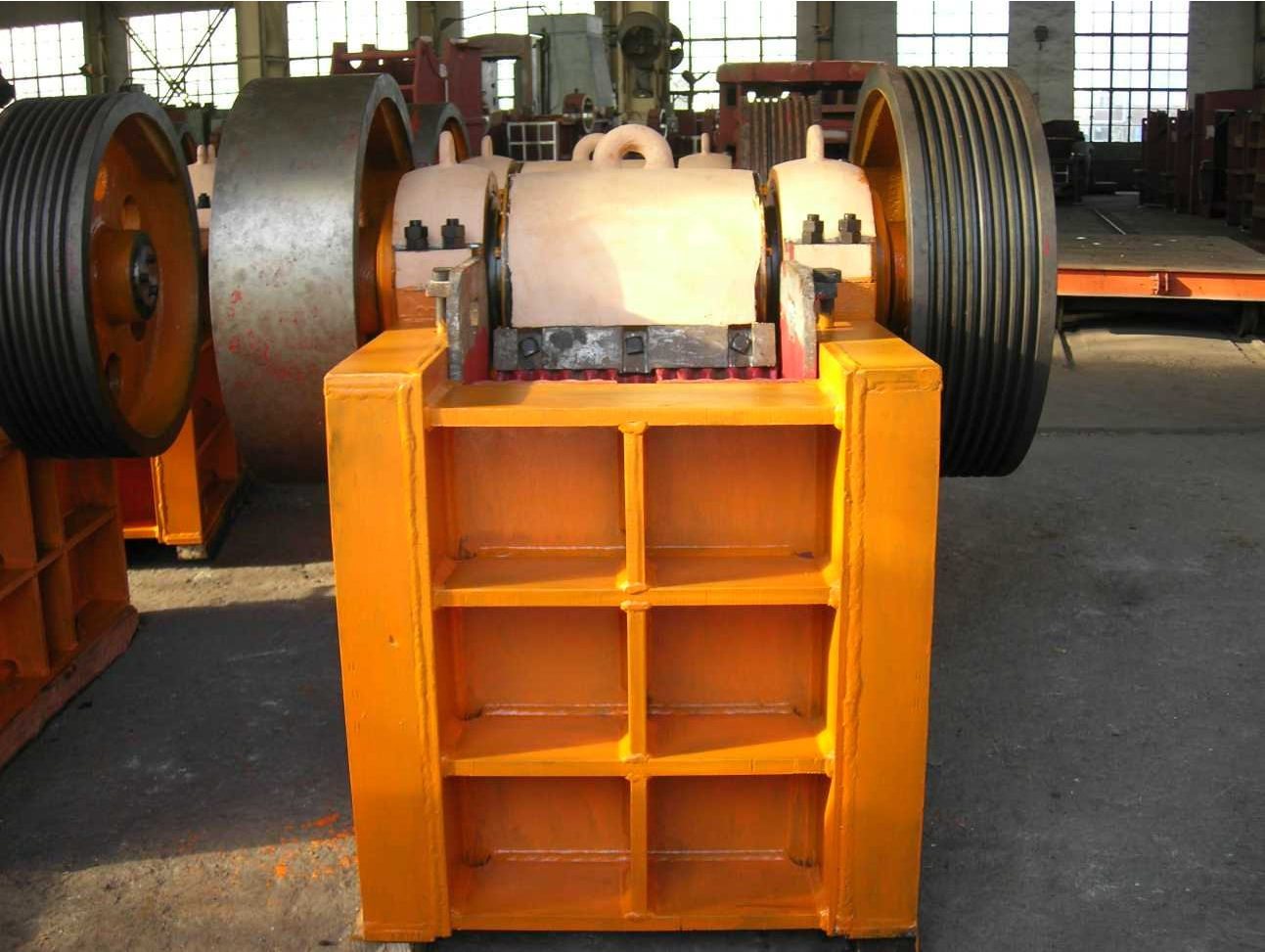

PE600x900 |
600х900 | 480 | 75-200 | 56-192 | 250 | JR117-8 | 80 | 17625 |
|
PE750x1060 |
750х1060 | 630 | 80-140 | 110-242 | 250 | Y315M2-8 | 90 | 29600 |
|
PE900x1200 |
900х1200 | 750 | 100-200 | 128-256 | 250 | JR126-8 | 110 | 50000 |
