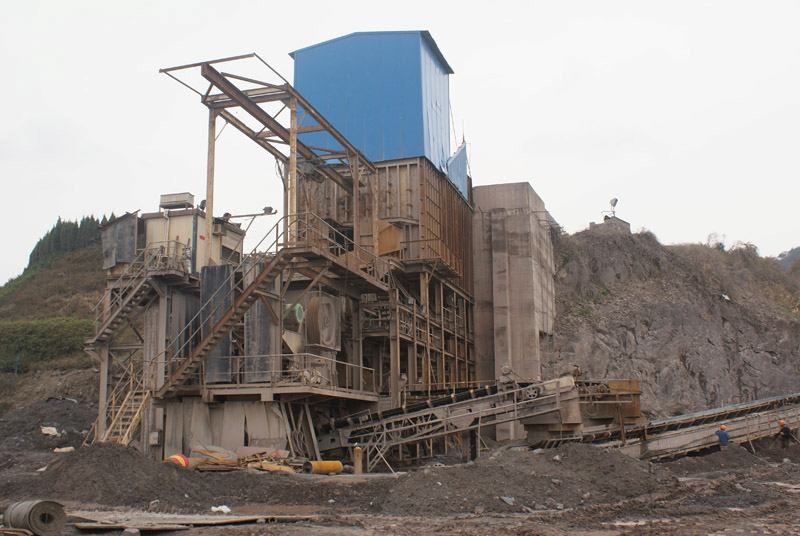

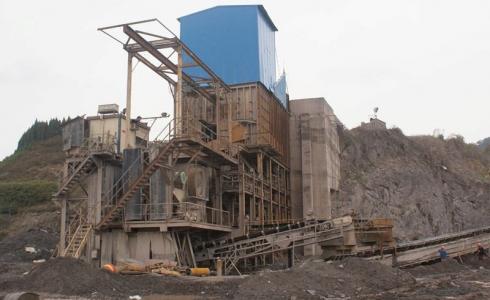

Дробильный комплекс
Пульт управления соответствует самой передовой системе управления, которая полностью компьютеризирована. В процессе управления осуществляется контроль за всеми операциями и оборудованием комплекса. Диспетчерская комната просторная, оборудована кондиционером, звуко-, пыле-, влагонепроницаемая. Диспетчерская оборудована большими окнами, что дает широкий обзор для наблюдения за процессом и контроля всей линии.
|
№ |

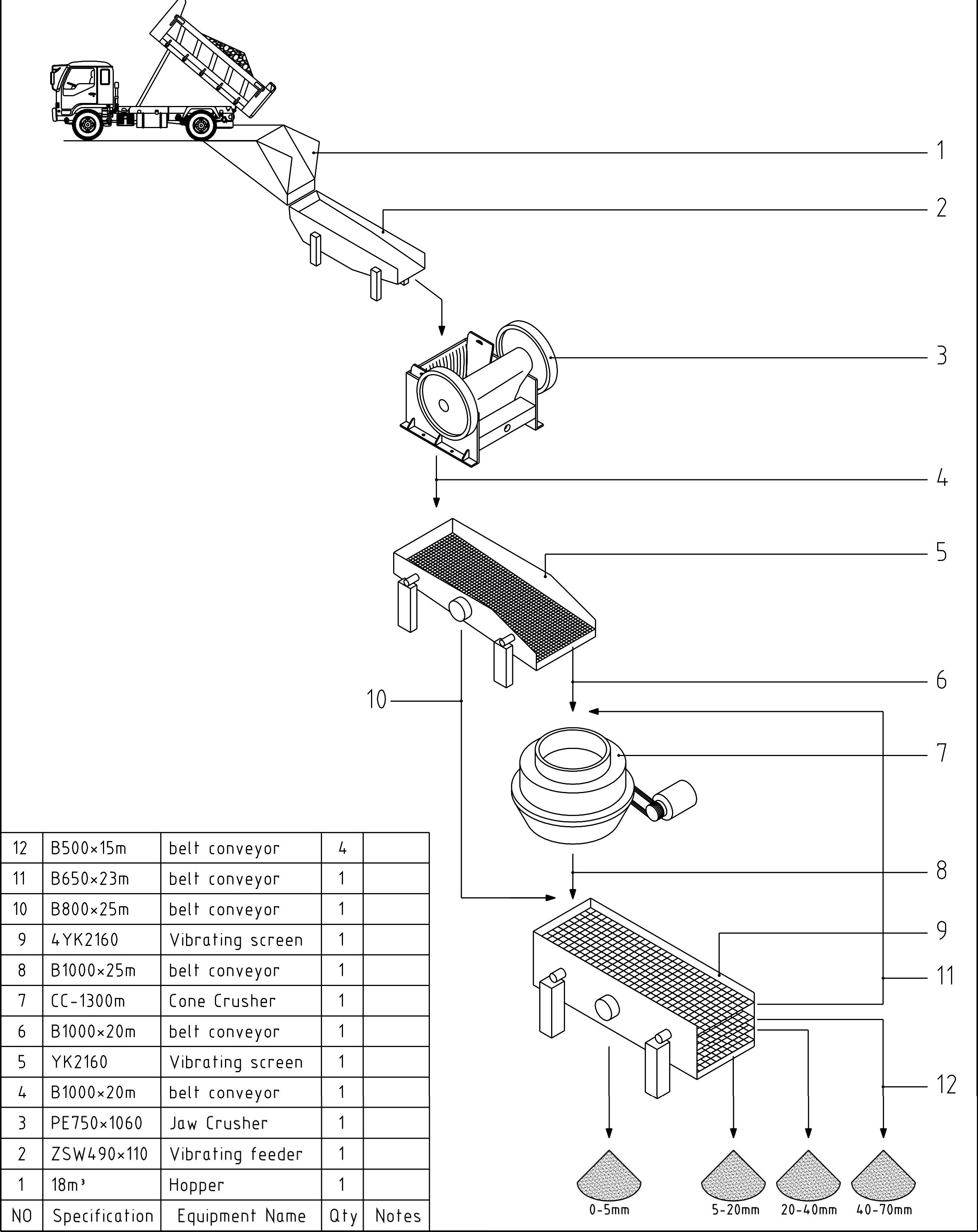

Модель |
Наименование оборудования |
Кол-во |
Мощность (кВт) |
|
Основные механизмы |
||||
|
1 |
ZSW-490×110 |
Вибрационный питатель |
1 |
15 |
|
2 |
PE-750×1060 |
Щековая дробилка |
1 |
110 |
|
3 |
CC-1300M |
Сложная конусная дробилка |
1 |
160 |
|
4 |
YK-2160 |
Вибрационный грохот |
1 |
30 |
|
5 |
4YK-2160 |
Вибрационный грохот |
1 |
30 |
|
Конвейеры |
||||
|
6 |
B=1000 L=20M |
Ленточный конвейер |
2 |
22 |
|
7 |
B=1000 L=25M |
Ленточный конвейер |
1 |
11 |
|
8 |
B=800 L=25M |
Ленточный конвейер |
1 |
7.5 |
|
9 |
B=650 L=23M |
Ленточный конвейер |
1 |
5.5 |
|
10 |
B=500 L=15M |
Ленточный конвейер |
4 |
16 |
|
Контроль электропитания |
||||
|
11 |
Система управления процессом |
407 кВт |
||
|
Металлические конструкции |
||||
|
12 |
18M3 |
Бункер |
1 |
|
|
13 |
Элементы конструкции (включая бункер разгрузки и т.д. (около 14 тонн) |
|||
|
14 |
Полумобильная стальная установка |
|||
|
Вибрационный питатель |
|||||||
|
Модель |
ZSW-490x110 |
||||||
|
Производительность |
150-350 т/ч |
||||||
|
Максимальный размер породы |
800 мм |
||||||
|
Мощность |
15 кВт |
||||||
|
Габариты |
4957x1841x1365 мм |
||||||
|
Вес |
5,98 т |
||||||
|
Количество |
1 |
||||||
|
Щековая дробилка |
|
||||||
|
Модель |
PE750x1060 |
||||||
|
Максимальный размер породы |
630 мм |
||||||
|
Размер на выходе |
80-140 мм |
||||||
|
Производительность |
120-220 т/ч |
||||||
|
Габариты |
2450x2410x2860 мм |
||||||
|
Мощность |
110 кВт |
||||||
|
Вес |
29 тонн |
||||||
|
Количество |
1 |
||||||
|
Сложная конусная дробилка |
|||||||
|
Модель |
CC-1300M |
||||||
|
Максимальный размер породы |
150 мм |
||||||
|
Размер на выходе |
13-25мм |
||||||
|
Производительность |
115-210 т/ч |
||||||
|
Мощность |
160 кВт |
||||||
|
Вес |
22.3 т |
||||||
|
Количество |
1 |
||||||
|
Вибрационный грохот |
|||||||
|
Модель |
YK-2160 |
||||||
|
Максимальный размер породы |
250 мм |
||||||
|
Дека грохота |
1 |
||||||
|
Производительность |
100-400 т/ч |
||||||
|
Габариты |
7150x2670x1920 мм |
||||||
|
Мощность |
30 кВт |
||||||
|
Вес |
9180 кг |
||||||
|
Количество |
1 |
||||||
|
Модель |
4YK-2160 |
||||||
|
Максимальный размер породы |
250 мм |
||||||
|
Дека грохота |
4 |
||||||
|
Производительность |
100-400 т/ч |
||||||
|
Габариты |
7150x2670x2270 мм |
||||||
|
Мощность |
30 кВт |
||||||
|
Вес |
13350 кг |
||||||
|
Количество |
1 |
||||||
|
Ленточный конвейер |
|||||||
|
Ширина (мм) |
Длина (м) / Мощность (кВт) |
Скорость (м/с) |
|||||
|
400 |
≤10/1.5 |
10-16/2.2 |
16-20/3 |
20-25/4 |
0.8-2.0 |
||
|
500 |
≤12/3 |
12-18/4 |
18-22/5.5 |
22-30/7.5 |
0.8-2.0 |
||
|
650 |
≤10/3 |
10-15/4 |
15-20/5.5 |
20-30/7.5 |
0.8-2.0 |
||
|
800 |
≤10/4 |
10-15/5.5 |
15-20/7.5 |
20-30/11 |
1.0-2.0 |
||
|
1000 |
≤10/5.5 |
10-18/7.5 |
18-25/11 |
25-35/15 |
1.0-2.0 |
||
