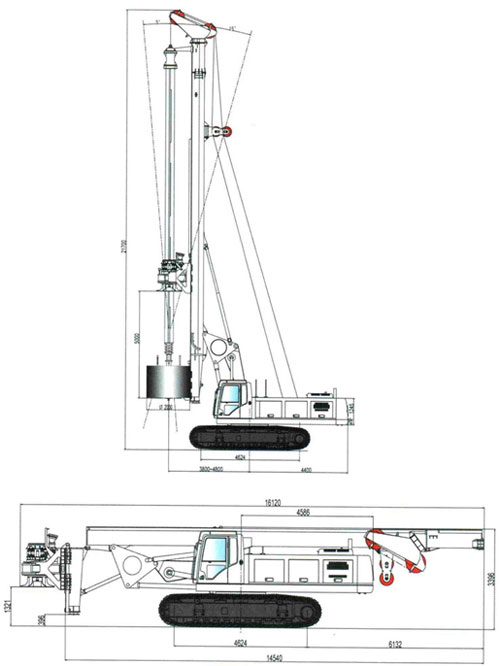

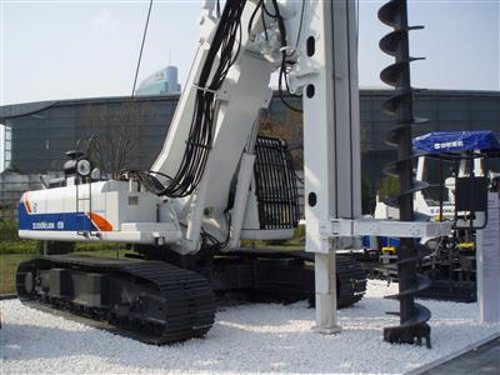

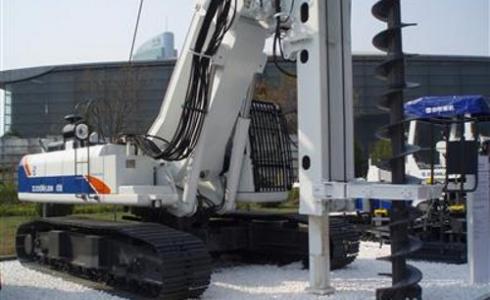

Буровая установка ZOOMLION ZR220
Бурильная установка ZOOMLION ZR220 по своим основным характеристикам соответствует мировому уровню для машин такого класса. В качестве основных частей машины используется продукция всемирно известных марок. Установка легко управляется, имеет высокую производительность, широко используется при строительстве высотных зданий, мостов и т.п. Используется импортное шасси Caterpillar 330C, изготовленное компанией Caterpillar, USA. Гусеница может легко натягиваться и имеет хорошую подвижность. В наиболее важных узлах применяются подшипники, не требующие смазки. Используется двигатель Caterpillar C-9, USA с электронным впрыском, турбонаддувом, с большим запасом мощности 250 кВт. Прямой электронный впрыск обеспечивает низкий расход топлива и малый шум при небольшом объеме двигателя. Применяется автоматическая система управления вертикальным перемещением мачты Bosch-Rexroth с возможностью ручного управления. При этом обеспечивается высокая точность и скорость управления. Параметры отображаются на LCD дисплее. Система мониторинга двигателя и гидравлической системы. Полностью гидравлический привод хода на базе Rexroth. В приводе рабочего органа использованы два гидромотора Rexroth и два деселератора Brewini. Скорость вращения бура изменяется автоматически в зависимости от типа грунта. Параметры всей установки контролируются системой программно-логического управления.
Модель двигателя |
CAT C-9 (рядный, водяного охлаждения, четырехтактный, с турбонагнетателем) |
Номинальная мощность |
250 кВт (340 л.с.) при 1800 об/мин |
Аккумуляторы |
12В, 170х2А/час |
Система охлаждения |
центробежный насос (принудительная циркуляция), вентилятор |
Мак. крутящий момент |
220 kN.m |
Мак. диаметр бурения |
2000 mm |
Мак. глубина бурения |
60 m |
Частота вращения |
7-26 r/min |
Угол наклона мачты назад |
5° |
Тяговое усилие главной лебедки |
200 kN |
Скорость опускания инструмента(основная лебедка) |
62.5 m/min |
Тяговое усилие вспомогательной лебедки |
200 kN |
Скорость опускания инструмента(вспом. лебедка) |
66 m/min |
Ход подачи вращения |
5300 mm |
Усилие подачи |
180 kN |
Усилие подъема |
200 kN |
Транспортная скорость |
1.9 km/h |
Диаметр главного троса |
28 mm |
Диаметр вспом. троса |
20 mm |
Преодолеваемый подъем |
40% |
Рабочий вес |
68.5 t |
Тип гусениц |
сборные, одношпорные |
Количество поддерживающих катков |
2 с каждой стороны |
Количество опорных катков |
12 с каждой стороны |
Ширина звена |
800 мм |
Давление на грунт |
0,95 МПа |
Транспортная скорость |
1.9 km/h |
