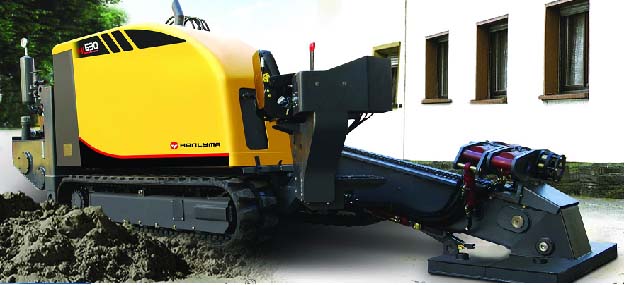

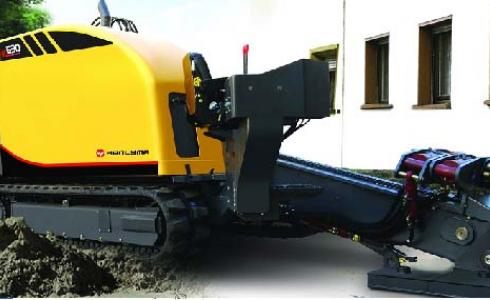

Буровая установка горизонтально направленного бурения Hanlyma HL530A
Основные данные |
|
Вес буровой установки (т) |
10.5 |
Длина (см) |
611 |
Ширина (см) |
173 |
Высота (см) |
219 |
Двигатель |
|
Название |
TD226B |
Тип |
с турбонадувом, 6 цилиндровый, с водяным охлаждением. |
Мощность двигателя (кВт/об/мин) |
130/2100 |
Основные рабочие параметры |
|
Макс. тяговое усилие (кН) |
300 |
Макс. усилие подачи (кН) |
190 |
Макс. крутящий момент (Нм) |
12 000 |
Скорость вращения (об. /мин) |
0-110 |
Угол забуривания (°) |
10-24 |
Гидравлическая система анкерения |
+ |
Ходовая часть с прорезиненными гусеницами |
+ |
Макс. диаметр строящегося трубопровода |
Ф 800 |
Мин. диаметр строящегося трубопровода |
Ф 63 |
Объем резервуара бурового раствора (м3) |
3 |
Буровой инструмент |
|
Длина буровых штанг (м) |
3 |
Диаметр буровых штанг (мм) |
Ф 73 |
Диаметры расширителей (мм) |
300-800 |
Насос для бурового раствора |
|
Маск. давление насоса для бурового раствора (МПа) |
8 |
Макс. производительность насоса для бурового раствора (Л/мин) |
320 |
Стандартная конфигурация
No. |
Наименование |
Спецификация |
Единица |
Кол-во |
Примечания |
Основная машина |
|||||
1 |
Установка для горизонтального направленного бурения на гусеничном ходу |
HL530A |
ед. |
1 |
|
2 |
Установка для перемешивания бурового раствора |
ед. |
2 |
||
Дополнительные принадлежности основной машины |
|||||
3 |
Анкерный болт |
шт. |
4 |
||
4 |
Зажимные клинья |
набор |
1 |
8 клиньев в каждом наборе |
|
5 |
Всасывающий рукав |
набор |
1 |
||
6 |
Рем. комплект дизельного двигателя |
набор |
1 |
||
7 |
Рем. комплект бурового насоса |
набор |
1 |
||
Инструменты |
ящик |
1 |
|||
Буровой инструмент |
|||||
8 |
Буровая головка |
шт. |
1 |
||
9 |
Буровая штанга |
Ф73мм, L=3м |
шт. |
67 |
|
10 |
Коннектор |
шт. |
1 |
||
11 |
Шестиугольная муфта |
шт. |
1 |
||
12 |
Расширитель со встроенным вертлюгом |
Ф300/Ф400/Ф500/ Ф600 |
набор |
1 |
Каждый для всех спецификаций |
13 |
Расширитель без встроенного вертлюга |
Ф700/Ф800 |
набор |
1 |
|
14 |
Вертлюг |
35T |
шт. |
1 |
|
15 |
Переходник на риммер |
шт. |
2 |
||
16 |
Восьмиугольная муфта |
шт. |
2 |
||
17 |
Глушка «мама», глушка «папа» |
набор |
1 |
1 ниппель и 1 муфта бурильного замка |
