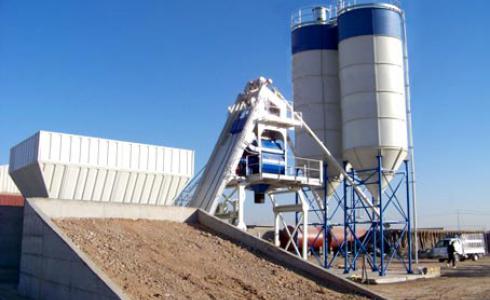

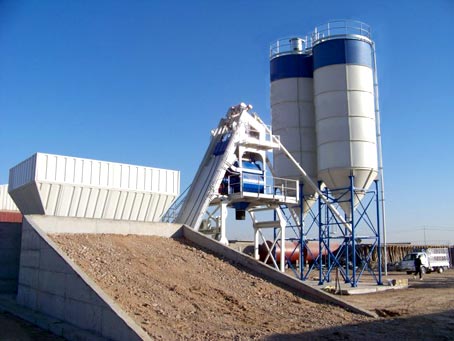

Бетонорастворный узел HZS35
Теоретическая производительность |
35m3/h |
Модель миксера |
JS750 |
Стандартный объем миксера |
750L |
Макс. размер частиц для смешивающего агрегата |
80mm |
Мощность двигателя |
30kw |
Мощность двигателя конвейера |
7.5kw |
Ширина ленты конвейера |
800mm |
Производительность ленточного конвейера |
400t/h |
Бункер-дозатор |
PL1200Q |
Объем бункеров-заполнителей |
3×4m3 |
Объем бункера-дозатора |
1200L |
Объем цементных силосов |
50t/100t (по требованию клиента) |
Винтовой конвейер |
40t/h(по требованию клиента) |
Диапазон взвешивания / замерная точность весов заполнителей |
0-2000 кг/ ±2% |
Диапазон взвешивания / замерная точность весов для воды |
0-200 кг/ ±1% |
Диапазон взвешивания / замерная точность цементных весов |
0-300 кг / ±1% |
Диапазон взвешивания / замерная точность весов для пылеугольной золы |
0-150 кг/ ±1% (по выбору клиента) |
Диапазон взвешивания / замерная точность весов для жидкой добавки |
0-50 ±1%kg |
Цикл |
75S |
Высота разгрузки |
3800mm |
Общая мощность |
50kw (иск. винтовой конвейер) |
Общий вес |
21t (иск. винтовой конвейер) |
Габаритные размеры (Д*Ш*В) |
зависит от схемы размещения |
Спецификация HZS35
№ |
Наименование |
Составные части |
Производство |
Количество |
1 |
Бункер инертных материалов |
PL1200Q |
|
1 |
Каркас |
VOSTOSUN |
1 |
||
Бункер-накопитель 4m3 |
VOSTOSUN |
3 |
||
Крышка разгрузочного люка |
VOSTOSUN |
3 |
||
Приемный весовой желоб |
VOSTOSUN |
1 |
||
Барабан с электрическим приводом YZ5.5-1.6-400×650 |
|
1 |
||
Транспортирующая лента 650 |
|
1 |
||
Вибропреобразователь |
Weihai hengda |
1 |
||
Датчик 1000kg |
Ningbo keli |
4 |
||
Шестерня |
VOSTOSUN |
13 |
||
Устройство очистки |
VOSTOSUN |
1 |
||
Опорный вал |
VOSTOSUN |
4 |
||
Воздушный цилиндр |
Jinan |
3 |
||
2 |
Кабина оператора |
2220×2650 |
|
1 |
Каркас комнаты управления |
VOSTOSUN |
1 |
||
Стол |
закупка |
1 |
||
Вращающийся стул с подлокотниками |
Shandong junwei |
1 |
||
Крепежное приспособление |
VOSTOSUN |
1 |
||
Кондиционер |
Haier |
1 |
||
3 |
Каркас |
Опора |
VOSTOSUN |
2 |
Платформа |
VOSTOSUN |
3 |
||
Стол для приготовления раствора |
VOSTOSUN |
1 |
||
4 |
Система главного двигателя |
JS750 главный агрегат смешивания |
VOSTOSUN |
1 |
Главный купол |
VOSTOSUN |
1 |
||
Смесительный резервуар |
VOSTOSUN |
1 |
||
Редуктор (30Kw/7.5Kw) |
Dezhou shengjian |
2 |
||
Устройство пневматической разгрузки |
VOSTOSUN |
1 |
||
Воздушный цилиндр QGB125×200-S |
Yihua gas control |
1 |
||
Система подачи масла |
|
1 |
||
Лопасти для перемешивания раствора |
VOSTOSUN |
|
||
5 |
Весовая система |
1 |
||
|
Цементные весы 300 KG |
VOSTOSUN |
1 |
|
|
Датчик 500KG |
Ningbo keli |
3 |
|
Крышка разгрузочного люка φ300 |
Shanghai Vostosun |
1 |
||
Вибропреобразователь MVE 60/3 |
Shaoxing ouli |
1 |
||
Весы для взвешивания воды 250 KG |
VOSTOSUN |
1 |
||
|
Датчик 300KG |
Ningbo keli |
3 |
|
Водяной насос 65DWB35-5 |
|
1 |
||
Весы для жидкой добавки 50 KG |
|
1 |
||
|
Датчик 50Kg |
Ningbo keli |
2 |
|
Двухстворчатый клапан DN=50 |
|
|
||
6 |
Система водоснабжения |
1 |
||
|
Водяной насос 65DWB35-5 |
Sahndong boshan |
1 |
|
Промывочное устройство |
|
1 |
||
Водоподающий резиновый рукав и нижний клапан |
|
1 |
||
|
|
Трубопровод и фитинги |
|
1 |
Фильтр |
|
1 |
||
7 |
Система смешивания |
1 |
||
|
Трубопровод и фитинги |
Vostosun |
1 |
|
Резиновый шланг Ф32 |
Shandong jinan |
1 |
||
Резервуар для жидкой добавки |
VOSTOSUN |
1 |
||
Каркас |
VOSTOSUN |
1 |
||
Водяной насос 50DWB18-8 |
Shandong jinan |
2 |
||
8 |
Система подачи воздуха |
1 |
||
|
|
Воздушная подсистема управления |
Easun |
|
Воздушный компрессор w-0.67/10 |
Yantai или Qingdao |
1 |
||
Тройник UFR/L-08 |
Yihua gas controls |
1 |
||
Воздушный фильтр |
Qingdao |
1 |
||
Воздушный резервуар |
Qingdao |
1 |
||
Трубопровод, крепежные и соединительные части |
VOSTOSUN |
1 |
||
Соленоидный клапан |
AirTEC (Taiwan) |
1 |
||
Управление подачей воздуха |
VOSTOSUN |
|
||
9 |
Система электрического управления |
|||
|
|
Части электроприборов |
|
1 |
Процессор обработки сигналов PLY1000 |
Shandong bosure |
5 |
||
Пульт управления |
VOSTOSUN |
1 |
||
Силовой электрический шкаф |
VOSTOSUN |
1 |
||
Электрокабели, провода |
|
1 |
||
Опции |
||||
10 |
LSY250 Винтовой конвейер |
φ219×9m 7.5 KW |
VOSTOSUN |
1 |
11 |
Бункер |
|
Vostosun |
1 |
12 |
Бункер для цемента 100 t |
|
|
|
