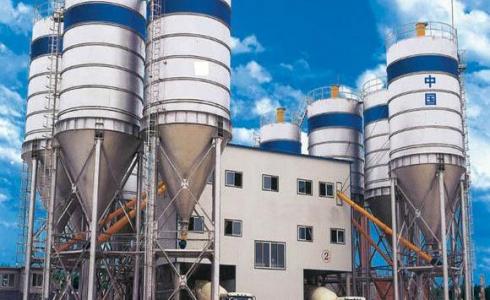

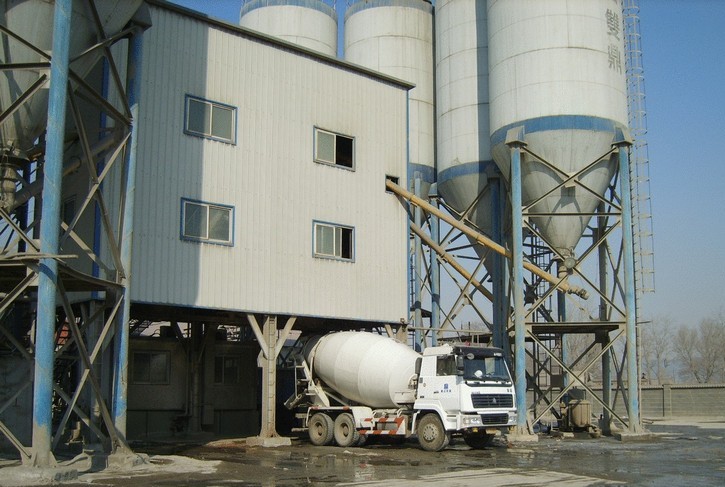

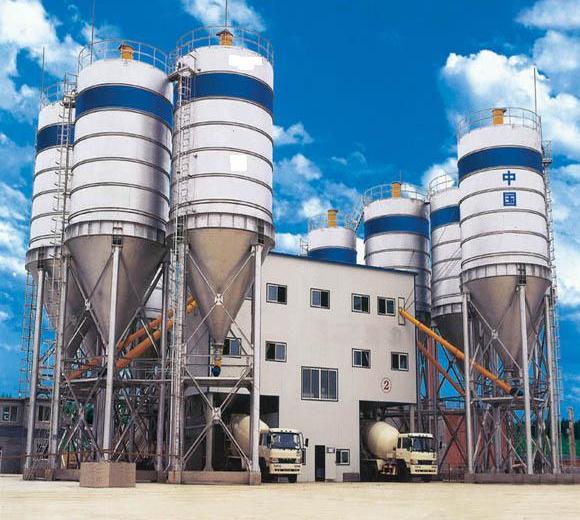

Бетонорастворный узел HZS120
|
Продуктивность |
120m3/h |
|
|
Высота разгрузки |
3800mm |
|
|
Характеристики основного двигателя-смесителя |
||
|
Тип |
MAO 3000/2000 |
|
|
Объём выпрессовывания |
2.0m3/ковш |
|
|
Максимальный диаметр гранулы заполнителея |
5～150mm |
|
|
Характеристики электронно-весовой системы |
||
|
Весы заполнителей |
максимальное весовое значение |
2200kg×4 |
|
замерная точность |
±2% |
|
|
Цементные весы |
максимальное весовое значение |
1100㎏ |
|
замерная точность |
±1% |
|
|
Весы для пылеугольного пепла |
максимальное весовое значение |
300㎏ |
|
замерная точность |
±1% |
|
|
Весы для взвешивания воды |
максимальное весовое значение |
500㎏ |
|
замерная точность |
±1% |
|
|
Весы для жидкой добавки |
максимальное весовое значение |
40kg |
|
замерная точность |
±1% |
|
|
Характеристики конвейеров |
||
|
Горизонтальный ленточный конвейер |
ширина ленты |
1000mm |
|
мощность электромашины |
11kw |
|
|
Наклонный ленточный конвейер |
ширина ленты |
800mm |
|
угол наклона |
20° |
|
|
мощность электромашины |
30kwна земле/37kwпод землей |
|
|
Винтовой конвейер |
диаметр |
Φ325mm、Φ273mm |
|
угол наклона |
< 35° |
|
|
мощность |
3×18.5kw |
|
|
Винтовой конвейер |
диаметр |
Φ194mm |
|
угол наклона |
< 35° |
|
|
мощность электромашины |
1×7.5kw |
|
|
Характеристики системы водоснабжения |
||
|
Тип водонасоса |
IS80-65-160 |
|
|
Расход |
60m3/h |
|
|
Мощность электромашины водонасоса |
7.5kw |
|
|
Система питания добавки (два комплекта) |
||
|
Тип воздушного компрессора |
V-1.05/10 |
|
|
Объём вытеснения |
1m3/min |
|
|
Мощность электромашины воздушного компрессора |
2×7.5kw |
|
|
Бункер хранения камня и песка |
||
|
Вид камня и песка |
4 отсека: три для камня, один для песка |
|
|
Объём бункера |
4×20m3на земле/4×60m3под землей |
|
|
Высота загрузки |
2650mm |
|
|
Цементный барабан-бункер |
||
|
100т.,200т,300т,500т |
||
|
Система электрического управления |
||
|
Применяет 380V и 50HZ трёхфозную пятипроводную систему для снабления электричества,мощность питающнго трансформатора не меньше 400KVA |
||
|
Совокупная мощность погрузки |
||
|
около 230kw |
||
|
Масса целой машины |
||
|
около 135 т, (включая цементный бункре) |
||
|
Максимальный размер одной штуки в положении перевозки: (длина×ширина×высота) |
||
|
6000×2400×2610mm |
||
|
Максимальный вес перевозки одной штуки |
||
|
Approx. 12 т |
||
|
Размер фасона главной части (в работающем положении: длина×ширина×высота) |
||
|
6100×5000×13500mm (одна станция) |
||
|
Территория занимаемая бетонозаводом, примечание (не включая территорию загрузки заполнителей) |
||
|
прямолинейная 60×18 = 1080 m2 прямоугольная около 1326 m2 |
||
