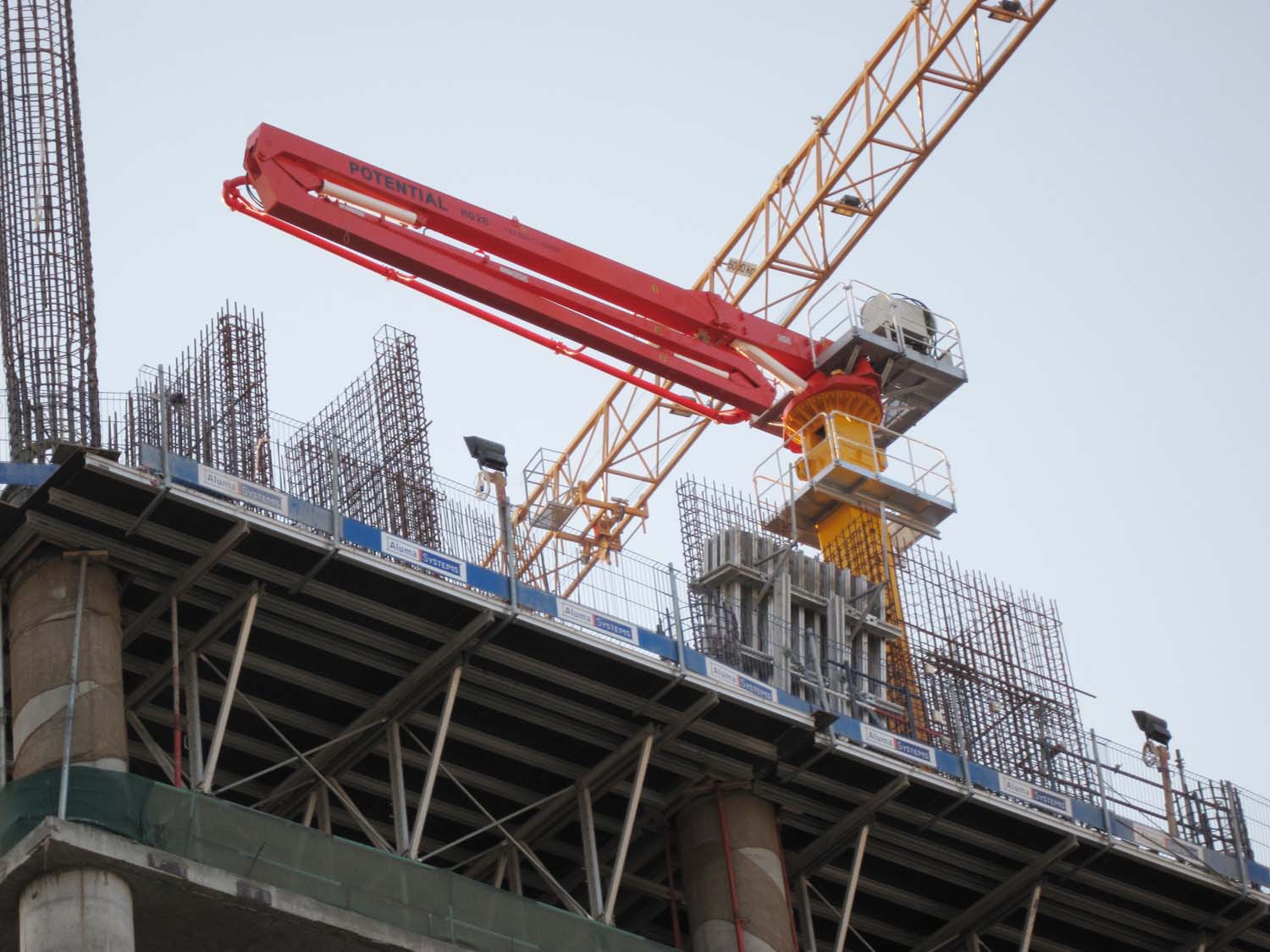

Бетонораспределительная стационарная стрела KEDA (POTENTIAL) HG28B
Четырех секционная бетонораспределительная стрела. Растаможена в июле 2014 года.
Комплектация:

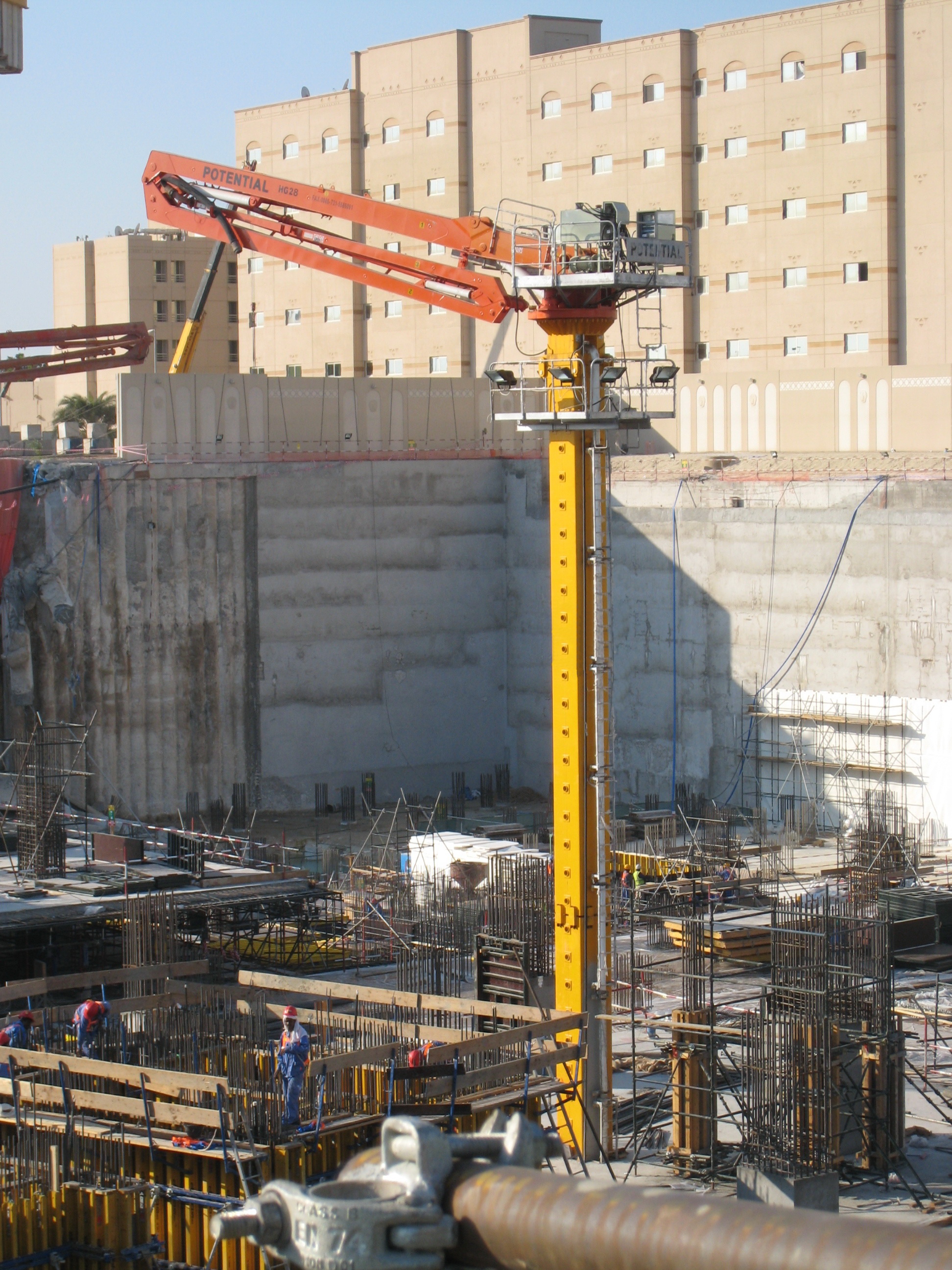

- отдельностоящая на основании, высота 22,9 м;
- в перекрытиях здания, высота неограничена.
|
Габариты напорной трубы (внешний диаметр × толщина) (mm × mm） |
Φ133×4 |
|
|
Габариты напорного рукава (внутренний диаметр × длина) (″×mm） |
5″×3000 |
|
|
Радиус бетонораспределительной стрелы (m) |
27,7 |
|
|
Высота вышки |
22,9 м |
|
|
Длина секции мачты (по желанию клиента) |
4,4 м (5 м) |
|
|
Вес секции мачты |
1,6 т |
|
|
Вес поворотного стола в сборе |
3,0 т |
|
|
Вес секций стрелы в сборе |
2,7 т |
|
|
Четырехсекционная складная гидравлическая стрела |
1 секция |
8,1 m |
|
2 секция |
6,7 m |
|
|
3 секция |
6,5 m |
|
|
4 секция |
6,4 m |
|
|
Углы вращения секций стрелы |
1 секция |
－4.2°～＋82.5° |
|
2 секция |
0°～180° |
|
|
3 секция |
0°～180° |
|
|
4 секция |
0°～180° |
|
|
Угол вращения (°) |
360 |
|
|
Мощность двигателя (кВт) |
11 |
|
|
Давление гидравлической системы (MPa) |
28 |
|
|
Тип гидравлического масла |
ESSO NUTO H46 |
|
|
Интервал подъемной структуры (м)
|
подъем |
3.0～4.2 |
|
бетонировать |
6.0～8.4 |
|
|
неподвижный |
||
|
Тип управления |
1. кабель дистанционного управления 2. дистанционное радиоуправление |
|
|
Мощность |
380V/50Hz |
|
|
Скорость ветра |
При бетонировании |
≤60 km/h |
|
При монтаже/демонтаже |
≤28 km/h |
|
|
Рабочая температура |
-25～+48 град С |
|
|
Основные узлы |
|||
|
No. |
Наименование |
Марка |
Страна |
|
1 |
Электромагнитный направляющий клапан |
Rexroth/Atos |
Germany/Italy |
|
2 |
Сдвоенный обратный клапан дросселя |
Rexroth/Atos |
Germany/Italy |
|
3 |
Перепускной клапан |
Rexroth/Atos |
Germany/Italy |
|
4 |
Амортизационный клапан вращения |
Oil Control |
Italy |
|
5 |
Уравнительный клапан |
Oil Control |
Italy |
|
6 |
Масляный насос |
|
China |
|
7 |
Гидравлический рукав |
MaNuLi |
Italy |
|
8 |
Сочленения |
EMC |
U.S.A |
|
9 |
Проводной пульт управления |
|
China |
|
10 |
Беспроводной пульт управления |
|
Taiwan |
