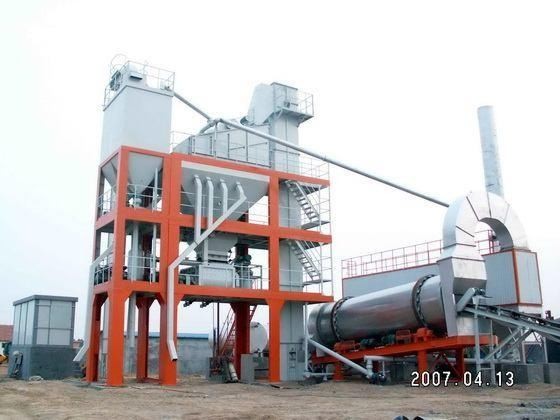

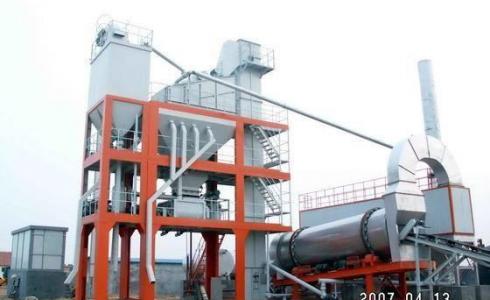

Асфальтовый завод LBJ800
|
Производительность |
|
|
Каждая партия смешивания 800 кг асфальта Если средняя влажность песка составляет 5%, и время смешивания 36 секунд, то производительность составляет 80 т/ч Если средняя влажность песка составляет 5%, и время смешивания 45 секунд, то производительность составляет 64 т/ч Если средняя влажность песка составляет 5%, и время смешивания 60 секунд, то производительность - 48 т/ч. |
|
|
Условия |
|
|
Значение среднего влажности песка включает только содержание влаги в поверхности материала, внутренняя влажность снизит производительность сушильного барабана. |
|
|
Влажность воздуха |
20 ℃. |
|
Плотность материала |
1600 кг/м3. |
|
Верные пропорции инертного материала асфальта, а их характеристики должны соответствовать стандартным требованиям. |
|
|
Плотность наполнителя |
1120 кг / м3 |
|
Система подачи холодного инертного материала асфальта |
|
|
Ширина ленты |
500 мм |
|
Емкость дозировочного бункера |
5 м³×4 |
|
Ширина дозировочного бункера |
2600 мм |
|
Высота одного дозировочного бункера |
2700 мм |
|
Электромагнитное вибрационное подающее оборудование |
2 |
|
Система сушки и система подачи топлива |
|
|
Редукторный двигатель |
5,5 кВт, 4 шт. |
|
Размер сушильного барабана/ Диаметр |
1450*6300 мм |
|
Горелка |
600 кг/ч, 1 шт. |
|
Вытяжной вентилятор/ Электродвигатель |
22 кВт |
|
Бак дизельного двигателя |
10 т 1 шт. |
|
Электродвигатель с масляным насосом |
4 кВт |
|
Система фильтрации от пыли (1 этап фильтрации - циклонный фильтр; 2 этап - влажный фильтр) |
|
|
Количество обрабатываемого воздуха |
31420 м3/ч |
|
Выброс пыли от наполнителя |
≤420 мг/м3 |
|
Вытяжной вентилятор /Электродвигатель |
37 кВт /1 шт. |
|
Водяной насос /Электродвигатель |
5,5 кВт /1 шт. |
|
Система подачи наполнителя |
|
|
Электрический двигатель |
2.2 кВт/ 1 шт. |
|
Система подачи горячего материала |
|
|
Электрический двигатель |
5.5 кВт/ 1 шт. |
|
Система сортировки (2 слоя и 4 стандартных сита установлены наверху, уплотнение установлено между корпусом экрана-сита и бункера горячего материала) |
|
|
Характеристики ячейки сетки сита |
5*5, 16*16, 25*25, 32*32 (или в соответствии с требованиями клиента) |
|
Электродвигатель |
7,5 кВт /1 шт. |
|
Силосная система хранения инертного материала асфальта (4 силосные ямы) |
|
|
Система взвешивания инертного материала асфальта |
|
|
Датчики |
3 |
|
Взвешивающее оборудование |
1 |
|
Система взвешивания наполнителя |
|
|
Дроссельная заслонка в виде клапана - бабочки |
1 шт. |
|
Система взвешивания битума |
|
|
Датчики |
3 |
|
Взвешивающее оборудование |
1 |
|
Система смешивания(смеситель усилен горизонтальной и двойной осью; дверь, роликовые раздвижного типа) |
|
|
Замедлитель оборотов/ Электродвигатель |
15 кВт /2 шт |
|
Пневматическая система |
|
|
Воздушные цилиндры |
9 шт |
|
Электромагнитные клапаны |
8 шт |
|
Трипликатные части |
1 шт |
|
Воздушный компрессор |
1 шт |
|
Электродвигатель |
7.5 кВт |
|
Рама |
|
|
Электрическая система управления - режим автоматического управления; - режим работы может быть изменен в любое время; - отображение информации о температуре и весе; - удобство установки или изменения параметров операций; - текущее отображение параметров состояния главного двигателя; - переключатель режима ручного или автоматического управления работой. |
|
|
Шкаф распределительный |
2 шт |
|
Кабинет панели управления |
1 шт |
|
Кабинет управления |
5 м × 2 м × 2.5 м, 1 шт. |
|
Система подачи битума (использование минеральной ваты для сохранения тепла; нагрев горячим маслом) |
|
|
Объем |
25 т /1 шт |
|
Электродвигатель битумного насоса |
5.5 кВт /1 шт. |
|
Система горячего масла |
|
|
Производительность нагревательной печи |
400000 ккал/ч |
|
Общая мощность |
28 кВт |
|
Шнековый конвейер |
|
|
Электродвигатель |
1.5 кВт |
|
Общая мощность |
203кВт |
|
Общий вес |
60 т |
|
Размер площадки |
30м х 26м х 15м |
|
Уровень шума |
85ДБ |
|
Эффективность очистки воздуха |
98% |
|
Количество контейнеров |
10 х 40HQ |
