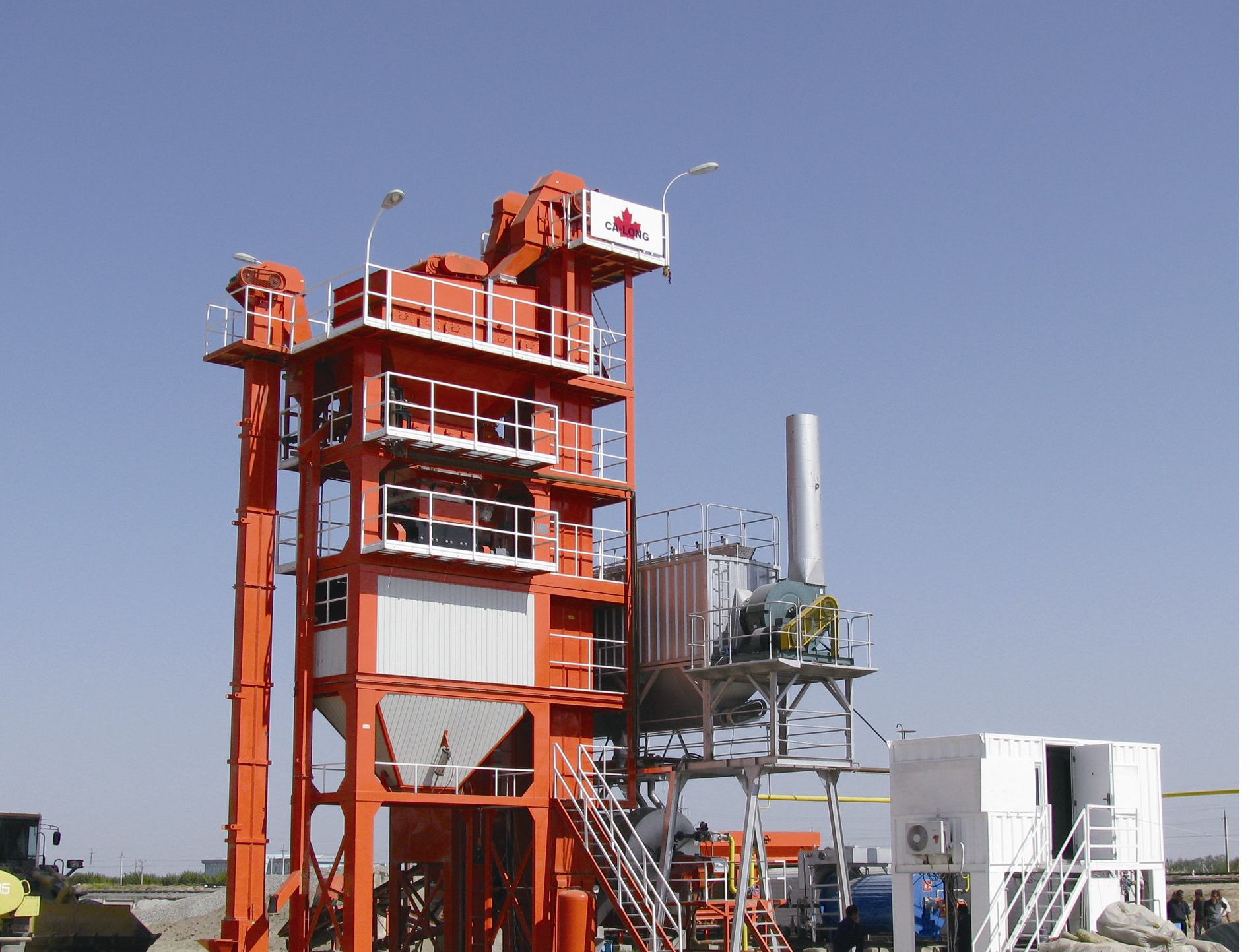

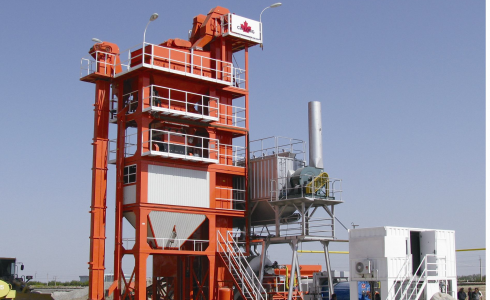

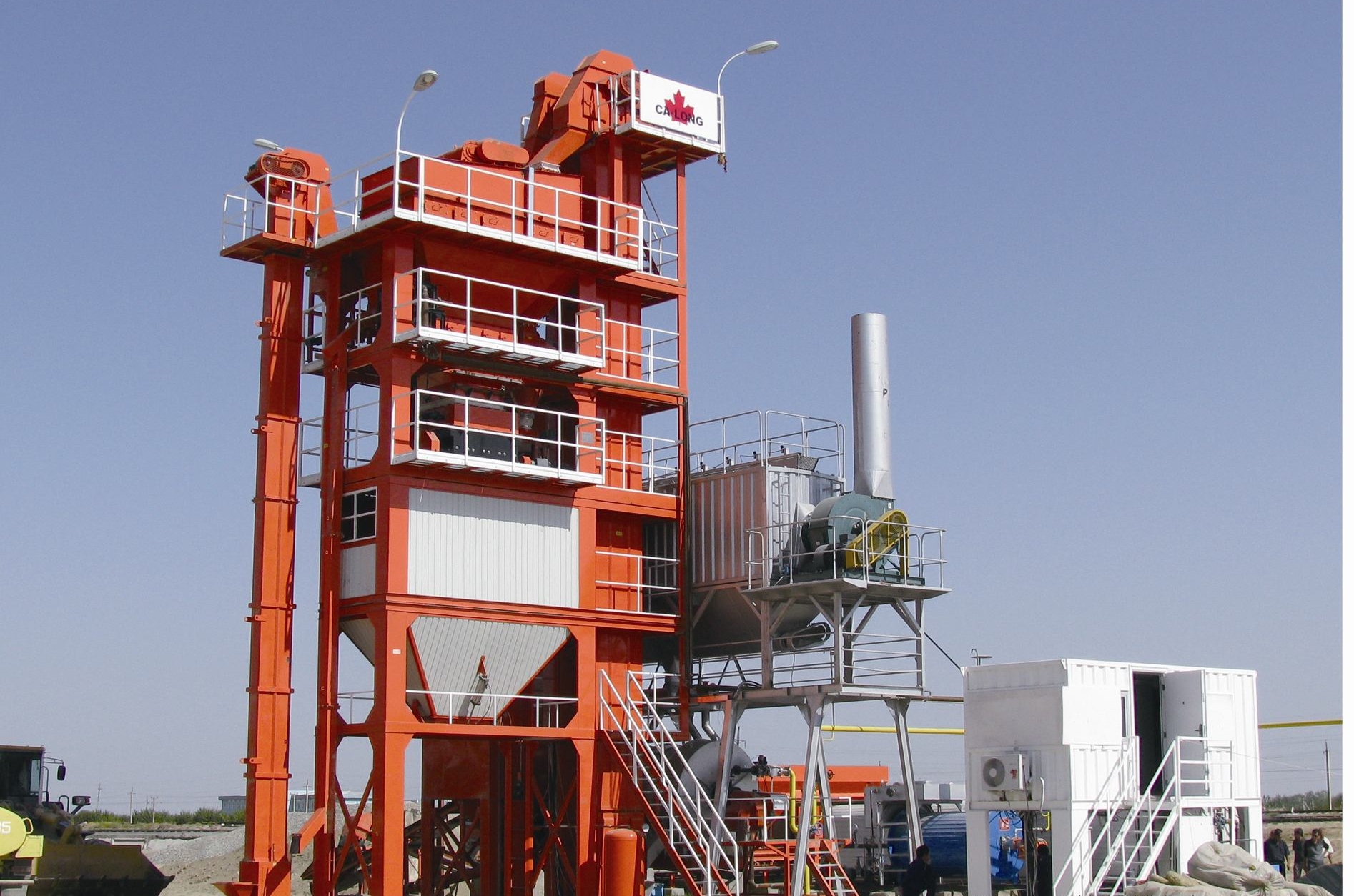

Асфальтобетонный завод Ca-Long CL1000
Производительность (содержание воды заполнителей <5%), т/час |
80-90 |
|
Система питания холодными инертными |
Количество бункеров |
4 шт. x 7,5 м3 |
Производственная мощность, т/час |
100 |
|
Двигатель конвейера |
Япония Fuji, скоростнорегулируемая машина преобразования частоты |
|
Сушильная система |
Диаметр сушильного барабана, мм. |
1600x6520 |
Установленная мощность |
5.5кВтx4 |
|
Температура выпущенных материалов, °C |
160 - 200 |
|
Горелка |
Дизельное топливо |
|
Производительность элеватора горячих инертных, т/час |
100 |
|
Блок сортировки инертных |
Структура сита |
2 уровня 4 сита |
Количество получаемых фракций |
4 |
|
Емкость камеры горячих заполнителей, м3. |
12 (4 отдела) |
|
Система хранения и подогрева битума |
Емкость цистерны для битума |
2шт x 40м3 |
Производительность нагревателя жидкого теплоносителя, Ккал/час |
600000 |
|
Система поставки минерального порошка |
Емкость силоса минерального порошка, м3. |
40 |
Система пылеулавливания |
Выпуск пыли, мг/Нм3 |
≤ 80 |
Двойная система пылеулавливания |
Гравитационное пылеулавливание и рукавный фильтр |
|
Количество мешков фильтрования, шт. |
400 |
|
Площадь фильтрования, м2. |
400 |
|
Блок взвешивания |
Диапазон измерений инертных материалов, кг. |
1 - 1300 |
Погрешность статического измерения, % |
≤± 0.5 |
|
Диапазон измерения битума, кг. |
1 - 150 |
|
Погрешность статического измерения, % |
≤± 0.3 |
|
Диапазон измерения минерального порошка, кг. |
1 – 150 |
|
Погрешность статического измерения, % |
≤± 0.5 |
|
Смесительная система |
Тип смесителя |
Двухвальный |
Мощность смесителя, т/час |
80 |
|
Периодичность, сек. |
45 |
|
Бункер готовой смеси |
Вместимость, т. |
30 |
Расположение |
Под бетоносмесительным блоком |
|
Система управления |
Тип системы управления |
Двойная: Компьютер и PLC(программируемый логический контроллер) |
Наличие кондиционера в кабине управления |
Есть |
|
Пневматическая система |
Система воздушного компрессора: винтовой насос |
|
Установленная мощность, кВт. |
250 |
Комплектующие |
|
|
Наименование |
Изготовитель |
Применение |
Главная горелка |
Ca-Long |
Система горения |
Горелка в системе горячего масла |
Baltur, Италия |
|
Прибор для измерения теплового излучения |
Raytek, США |
|
Фильтр-мешок |
Du Pont material, США |
Система пылеулавливания |
Сенсор |
Toledo, США |
|
Сигнализатор уровня |
Liaoning / Zhuhai, Китай |
Система взвешивания |
Переключатель, контактор |
Siemens |
Вся установка |
Машина преобразования частоты |
Fuji, Япония |
Ленточные конвейеры |
Промышленный контрольный компьютер |
Siemens |
Система управления |
Жидкокристаллический экран |
Philips |
|
PLC |
Mitsubishi, Япония |
|
Контрольная кнопка |
Schneider |
|
Датчик |
Hisntek ,Япония |
Система наблюдения |
Камера |
Mitsugi, Япония |
|
Подкладка и смесительные лопасти |
Tianjin, Китай |
Смеситель |
Редуктор |
Sew, Германия |
Вся установка |
Цилиндр |
Ji'nan, Китай |
|
Пневмоцилиндр |
Ji'nan, Китай |
|
Подшипник |
Japan, Швеция |
|
Сито |
Shanghai, Китай |
Вибрационный грохот |
Пластина в сушильном барабане |
Taiyuan, Китай |
Сушильный барабан |
Цепь элеватора горячих инертных |
Tianjin, Китай |
Элеватор горячих инертных |
Компрессор сжатого воздуха |
Linghein, Германия |
Пневматическая система |
Двухстворчатый клапан (бабочка) |
Warn, Италия |
|
Ленточный транспортер |
Tianjin, Китай |
В конвейере |
Компоненты |
|
1. Система подачи холодного заполнения |
|
1.1.Резервуар |
4 шт |
1.2.Приемный ленточный конвейер |
4компл. |
1.3.Горизонтальный ленточный конвейер |
1компл. |
1.4.Первичный грохот |
1компл. |
1.5.Наклонный ленточный конвейер |
1компл. |
1.6.Сигнальное устройство торможения |
1компл. |
2. Система нагрева с сушильным барабаном |
|
2.1.Сушильный барабан |
1компл. |
2.2.Основная горелка (с дизельным топливом) |
1компл. |
3. Главная башня |
|
3.1.Подъемник горячей смеси |
1компл. |
3.2.Загрузочный подъемник |
1компл. |
3.3.Вибрационный грохот |
1компл. |
3.4.Бункер горячих материалов |
1компл. |
3.5.Система дозирования (щебень, битум) |
1 шт |
3.6.Смешиватель |
1 шт |
4. Бункер для горячей асфальтобетонной смеси (нижний уровень, 30т) |
1компл. |
5. Система пылеочистки |
|
5.1.Базовый пылеочиститель |
1компл. |
5.2.Пылеуловитель с рукавными фильтрами |
1компл. |
5.3.Трубопроводная система |
1компл. |
5.4.Вытяжной вентилятор |
1 шт |
5.5.Вытяжная труба |
1шт |
6. Система подачи |
|
6.1.Бункер |
1 шт |
6.2.Конвейер |
1шт |
6.3.Шнековый конвейер |
1 шт |
7. Пневмосиситема |
1компл. |
8. Система контроля |
|
8.1.Автоматизированная система управления и сенсорная панель |
1компл. |
8.2.Система мониторного наблюдения |
1 шт |
8.3.Шкаф распределения питания |
1компл. |
8.4.Пост управления с кондиционером |
1 шт |
9. Нагрев битума и система хранения |
|
9.1.Резервуар (горизонтальный) 40 т |
1 шт |
9.2.Бак для перекачки битума (подземный) 10 т |
1 шт |
9.3.Насос |
2 шт |
9.4.Бак горячих материалов |
1компл. |
9.5.Малогабаритная горелка (топливо: дизельное) |
1 шт |
9.6.Насос горячего масла |
2 шт |
9.7.Резервуар для дизельного топлива (10т) |
1шт |
9.8.Система трубопроводов |
1компл. |
10. Запасные детали |
1компл. |
|
Дополнительные запасные части |
|
|
No. |
Детали |
Количество |
Локализация |
1 |
Приводная цепь |
1 шт |
Горизонтальный ленточный конвейер |
2 |
Роллер |
3 шт |
Горизонтальный ленточный конвейер |
3 |
Приводная цепь |
2 шт |
Сушильный барабан |
4 |
Металлический термометр |
1 шт |
Сушильный барабан |
5 |
Клапан с электромагнитным управлением |
2 шт |
Основная горелка |
6 |
Успокоитель опорной поверхности UCP 316 |
1 шт |
Подъемник горячей смеси |
7 |
Приводная цепь |
1 шт |
Подъемник горячей смеси |
8 |
Загрузочный ковш |
5 шт |
Подъемник горячей смеси |
9 |
Болты для ленточного конвейера |
10 шт |
Загрузочный подъемник |
10 |
Успокоитель опорной поверхности UCP213 |
1 шт |
Загрузочный подъемник |
11 |
Опорная деталь износостойкого рукава |
1 шт |
Загрузочный подъемник |
12 |
Износостойкая муфта |
1 шт |
Загрузочный подъемник |
13 |
Загрузочный ковш |
5 шт |
Загрузочный подъемник |
14 |
Трехгранный брекер (1 компл. вкл. 3 шт) |
1 компл. |
Вибрационный грохот |
15 |
Сито (1компл. вкл. 4 шт) |
1 компл. |
Вибрационный грохот |
16 |
Штуцер масляного шланга |
40 шт |
Бункер горячих материалов |
17 |
Уровнемер |
2 шт |
Бункер горячих материалов |
18 |
Металлический термометр |
1 шт |
Бункер горячих материалов |
19 |
Смесительные насадки |
2 шт |
Смешиватель |
20 |
Приемник |
3 шт |
Пылеуловитель с рукавными фильтрами |
21 |
Трехгранный брекер (1 компл. вкл. 6 шт) |
1 компл. |
Пылеуловитель с рукавными фильтрами – вытяжной вентилятор |
22 |
Соединительное устройство PC12-03 |
5 шт |
Пневмосистема |
23 |
Соединительное устройство PC08-02 |
5 шт |
Пневмосистема |
24 |
Высоконапорная обрезиненная труба ø10 |
3 м |
Пневмосистема |
25 |
Высоконапорная обрезиненная труба ø12 |
3 м |
Пневмосистема |
26 |
Шумоподавитель |
5 шт |
Пневмосистема |
27 |
Клапан с электромагнитным управлением |
2 шт |
Пневмосистема |
28 |
Клапан с электромагнитным управлением |
1 шт |
Пневмосистема |
29 |
Уплотняющие прокладки |
4 компл. |
Пневмосистема |
30 |
Упорное сопротивление PT100 |
2 шт |
Система подогрева битума |
31 |
Металлический термометр |
3 шт |
Система подогрева битума |
32 |
Трансформатор зажигания2x5kv |
1 шт |
Горелка |
33 |
Контактор – 3TF42 |
2 шт |
Система контроля |
34 |
Контактор – 3TF41 |
2 шт |
Система контроля |
35 |
Воздушный выключатель C65N (10A) 1P |
2 шт |
Система контроля |
36 |
Воздушный выключатель C65N (10A) 3P |
2 шт |
Система контроля |
37 |
Концевой выключатель |
1 шт |
Для люка смешивателя |
38 |
Монтажный зажим |
5 шт |
Система контроля |
39 |
Перегрузочное реле 3UA50 |
2 шт |
Система контроля |
40 |
Перегрузочное реле 3UA52 |
2 шт |
Система контроля |
41 |
Брекер 3VU1340 |
2 шт |
Система контроля |
42 |
Малогабаритное реле RXL2A12B2P7 |
4 шт |
Система контроля |
43 |
Взвешивающий блок TR200H |
1 шт |
Система контроля |
44 |
Измеритель давления |
1 шт |
Система контроля |
45 |
Весовой датчик 1000 |
1 шт |
Система дозирования |
46 |
Весовой датчик 300 |
1 шт |
Система дозирования |
47 |
Весовой датчик 100 |
1 шт |
Система дозирования |
48 |
Масляный фильтр |
2 шт |
Для воздушного компрессора |
49 |
Воздушный фильтр |
2 шт |
Для воздушного компрессора |
50 |
Смазочное масло |
1 компл. |
Для воздушного компрессора |
51 |
Инструменты |
1 компл. |
Для установки |
52 |
Инструменты |
1 компл. |
Для техобслуживания |
